Estrutura Espirito Nível de bolha de ferro fundido de alta precisão Estrutura de nível de ferramenta de medição industrial para alinhamento de máquina-ferramenta

Estrutura Espirito Nível de bolha de ferro fundido de alta precisão Estrutura de nível de ferramenta de medição industrial para alinhamento de máquina-ferramenta

Descrição:

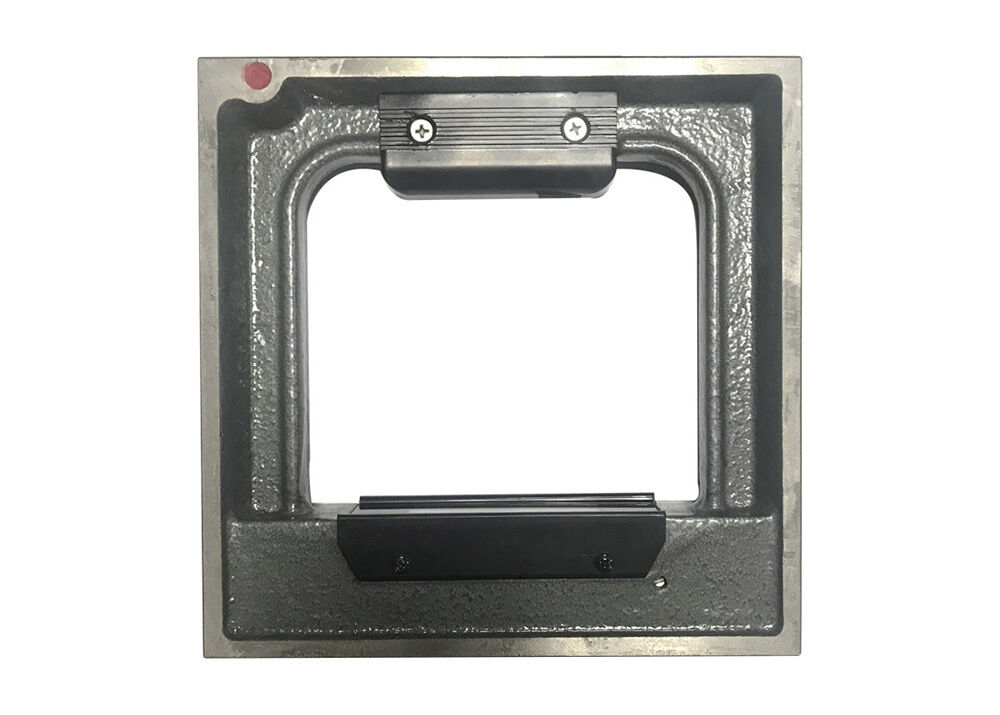

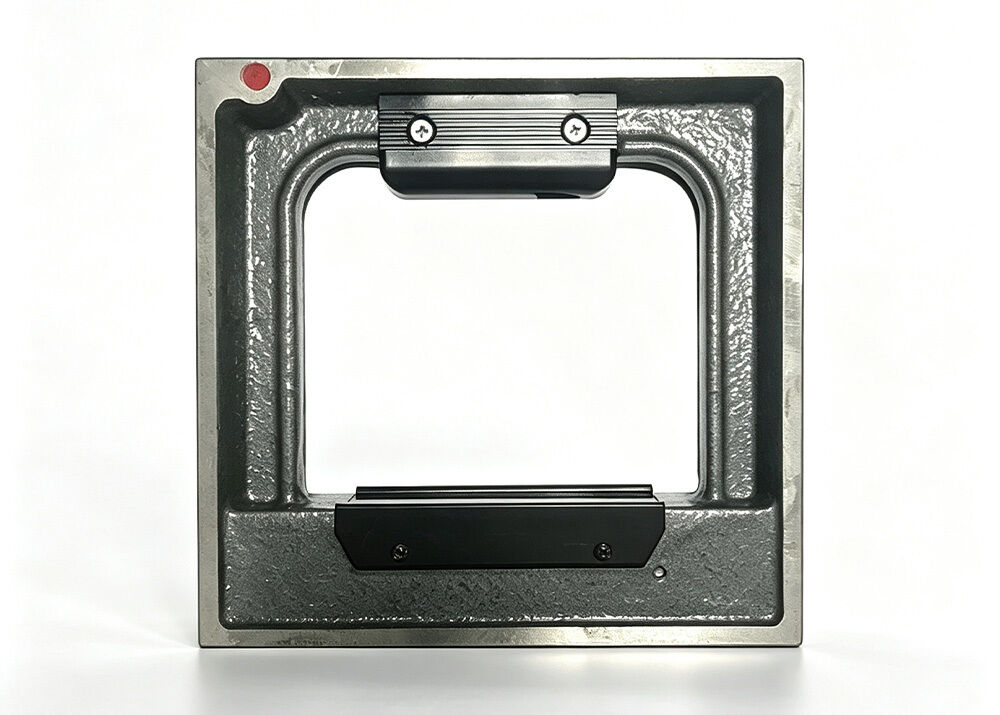

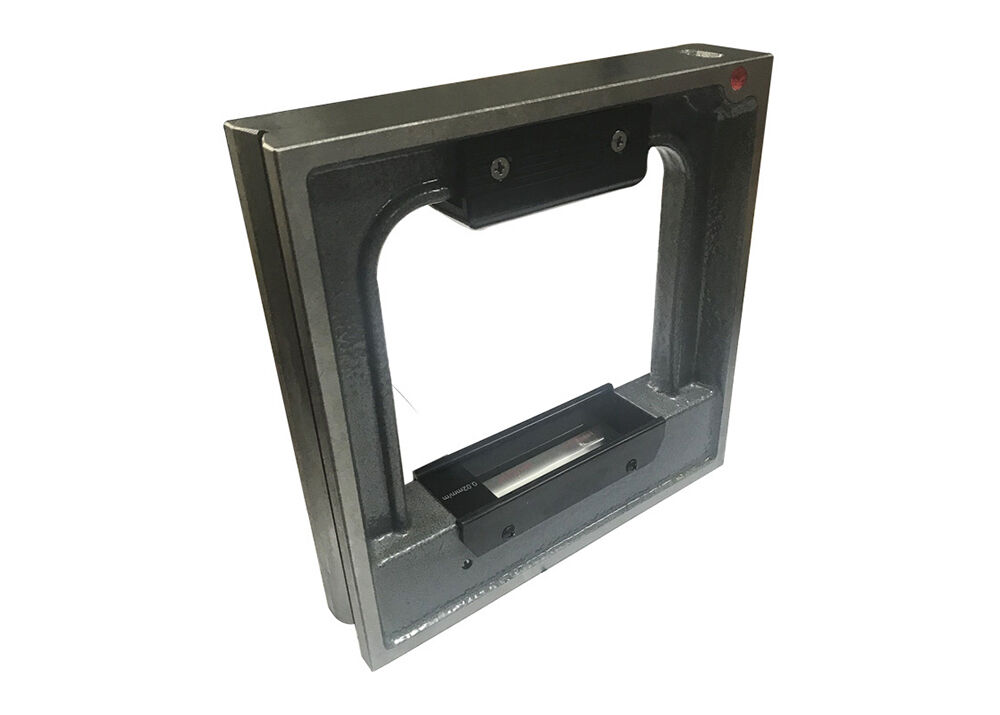

Nossa série KM-200K é o nosso nível de quadro de precisão usado principalmente para verificar a rectitude de várias máquinas-ferramentas e equipamentos,assegurar a exactidão das posições horizontal e vertical da instalação, que seja fácil de utilizar,simplesmente colocá-lo na superfície a ser medida, e olhando para a posição da bolha de nível, você pode dizer se o objetoé horizontal ou vertical.

Nosso nível de quadro tem a alta precisão, que pode atender às necessidades de diferentes precisão de medição, e geralmente pode alcançarA precisão varia entre 0,02 mm/m e 0,05 mm/m. E o corpo principal é feito de materiais com boa rigidez, resistência ao desgastee desempenho estável, o que torna os resultados das medições mais estáveis e fiáveis.

Detalhes rápidos:

1- Material de ferro fundido.
2.150mm, 200mm, 250mm e 300mm todos os tamanhos estão disponíveis.

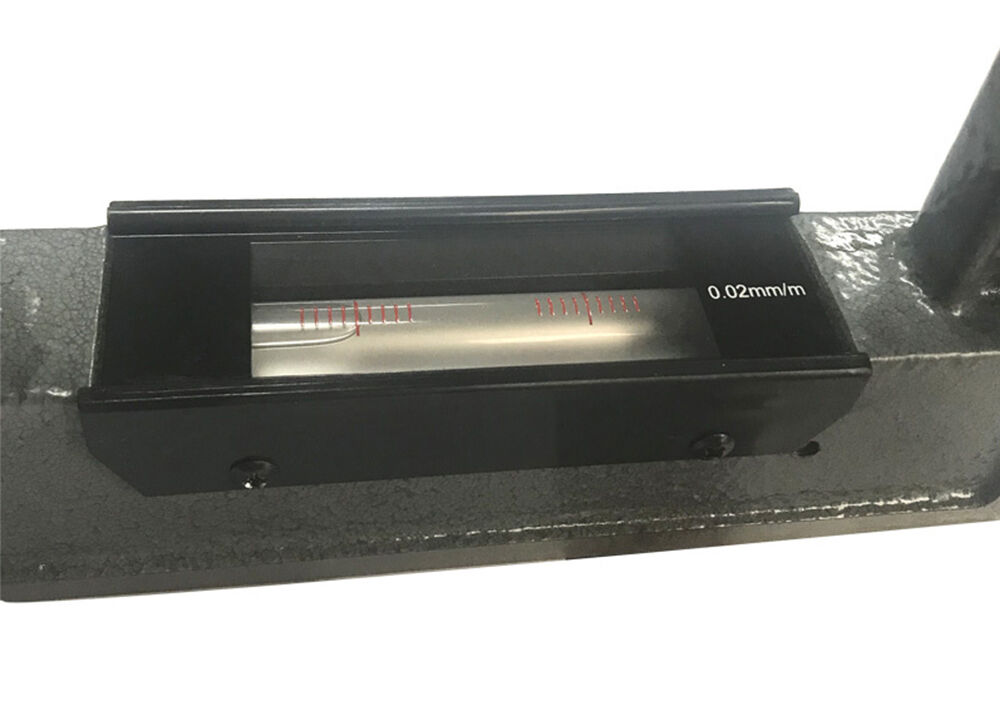

3- As graduações 0,02 mm/m e 0,05 mm/m são opcionais

Este nível de quadro é usado para verificar a retidão de várias máquinas e orientação de outros equipamentos

O sistema permite verificar a correcção das posições horizontais e verticais de instalação e também pode verificar a inclinação do pequeno anel.

Especificações:

Precauções:

1. Limpeza e protecção. Antes da utilização, deve utilizar-se gasolina não corrosiva para remover o óleo antirruído do

superfície de trabalhoApós utilização, é igualmente necessário limpar o material de trabalho.

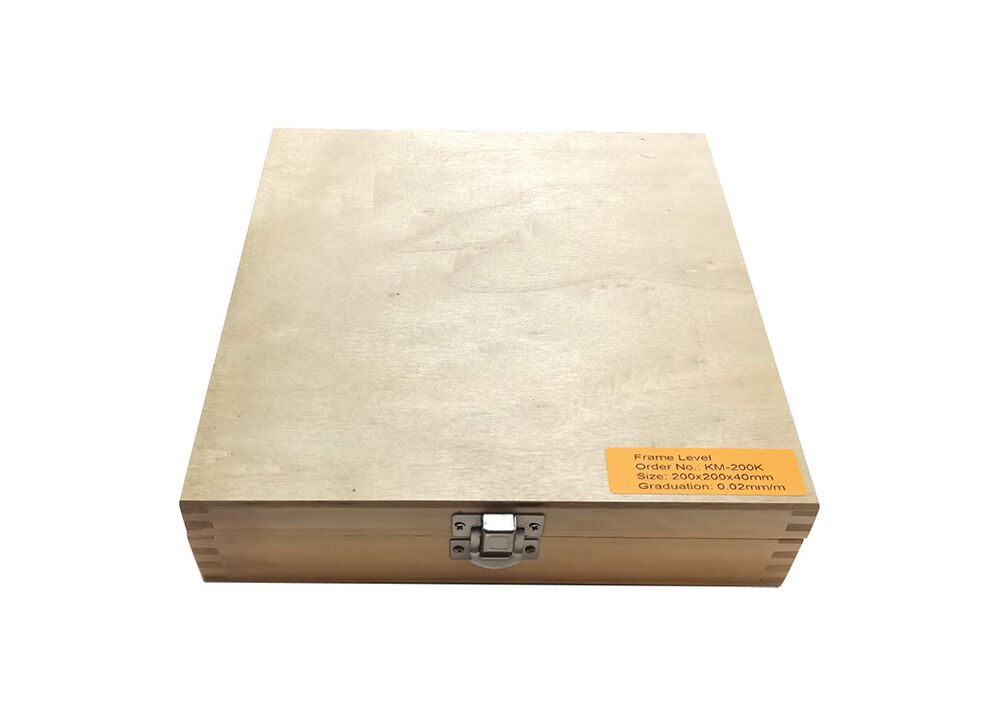

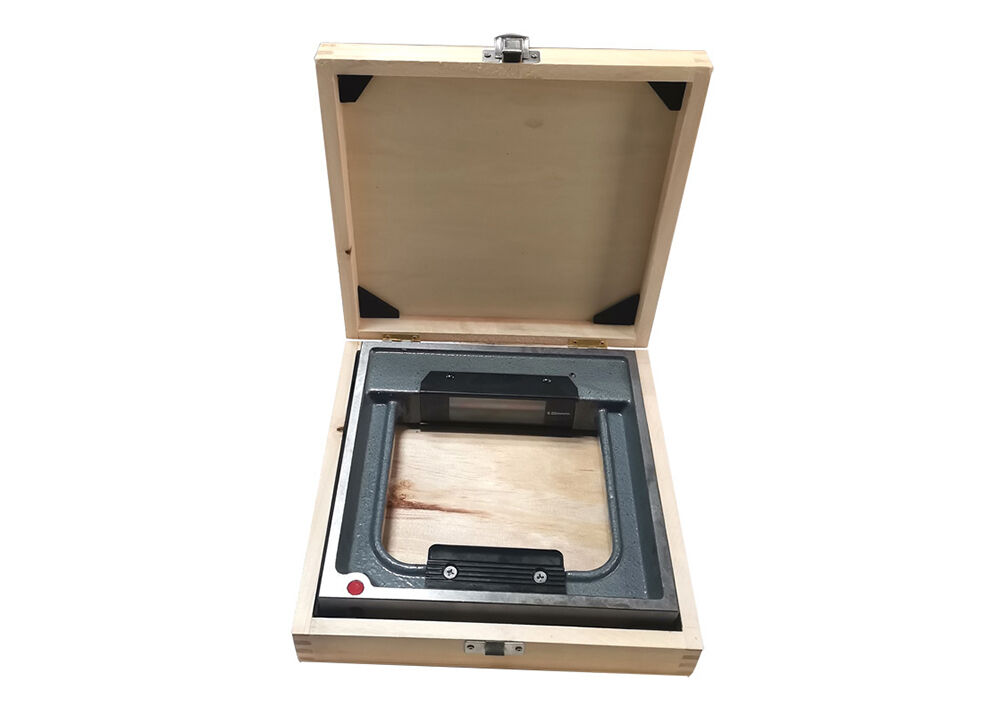

superfície limpa, aplicar sem águae óleo anticorrosivo sem ácido, cobri-lo com papel à prova de umidade e colocá-lo numa caixa,

e guardá-lo num local seco.

2. efeitos da temperatura. As alterações de temperatura podem provocar erros de medição.

ser colocadonum ambiente estável e deixado aclimatar-se à temperatura antes da utilização.

3. medir e ler. Ao medir, a bolha deve estar completamente imóvel antes que ele possa ser lido.

deve ser verticalalinhados com o tubo de nível para evitar a paralaxe e afectar a precisão da leitura.Ao medir

o plano horizontal, a leituraO desvio de 180° deve ser verificado na mesma posição e direção,

e as duas leituras devem ser as mesmas,Caso contrário, deve notar-se o efeito do desvio do instrumento.

4. Manipulação e armazenagem.

a danosQuando armazenado, deve também ser protegido da luz solar direta.

e luz forte.

5Calibração: antes da utilização, deve ser calibrado para garantir que o erro zero não seja superior a 1/10 do índice.

Aplicações:

O frame spirit tem uma ampla gama de aplicações na construção, estradas, fabricação de máquinas, bibliotecas, estádios

As utilizações específicas são as seguintes:

1- Design de paisagens: ao conceber paisagens como jardins, parques e praças, é necessário ter em conta

a horizontalidadee verticalidade do solo para assegurar a beleza e estabilidade da paisagem.

2- Construção de edifícios: no processo de construção de edifícios, é necessário medir a horizontalidade e a

verticalidade das paredes,para garantir a estabilidade e a estabilidade do edifício.

3- Construção rodoviária: durante a construção rodoviária, é necessário medir a planitude e a inclinação da superfície da estrada

para assegurarO fluxo suave da estrada.

4- Fabricação de máquinas: no processo de usinagem, a horizontalidade e a verticalidade do leito da máquina necessitam

a medirassegurar a precisão e a qualidade da usinagem.

5Biblioteca: ao organizar as prateleiras da biblioteca, é necessário medir a horizontalidade e a verticalidade das prateleiras.

as prateleirasPara garantir que não sejam inclinados e que não afetem a disposição e o empréstimo dos livros.

6. Estádios: na construção dos estádios, é necessário medir a horizontalidade e a verticalidade dos campos,

Pistas de corrida e equipamento para garantir a segurança dos atletas e a imparcialidade da competição.

Perguntas frequentes:

P1: Para que é utilizado principalmente o nível de quadro da série KM-200K?
A1: Aplica-se principalmente para verificar a rectitude de várias máquinas-ferramenta e equipamentos, verificar a precisão das posições de instalação horizontais e verticais,e detectar pequenos ângulos de inclinaçãoÉ amplamente utilizado na fabricação de máquinas, construção de edifícios, engenharia rodoviária e outros cenários.
P2: De que material é feito o nível do quadro KM-200K?
A2: O corpo principal adota um material de ferro fundido de elevada rigidez, boa resistência ao desgaste e desempenho estável para garantir resultados de medição consistentes e fiáveis.
P3: Que tamanhos e graduações estão disponíveis para este nível de quadro?
A: Os tamanhos disponíveis incluem 150 mm, 200 mm, 250 mm e 300 mm. Duas gradações são opcionais: 0,02 mm/m e 0,05 mm/m para atender a diferentes requisitos de precisão.
