Destacar
Flanca com rosca de titânio NPS 1/2
,Flange forjada de titânio da classe 150
,Flanca de titânio RF/FF NPS 6
-
Designação de materialTA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 etc.
-
TamanhoNPS 1/2-NPS 6
-
OEM/ODMDisponível
-
PressãoClasse 150, Classe300
-
TechnicsForjado
-
Superfície de vedaçãoRF, FF
-
Lugar de origemShaanxi, China
-
MarcaVOTECH
-
CertificaçãoASME,ANSI
-
Número do modeloClasse150
-
Detalhes da embalagemExportar estojo de madeira padrão ou pode ser personalizado
-
Tempo de entrega7-15 dias
-
Termos de pagamentoL/C, D/A, D/P, MoneyGram, Western Union, T/T.
-
Habilidade da fonte100ton/mês

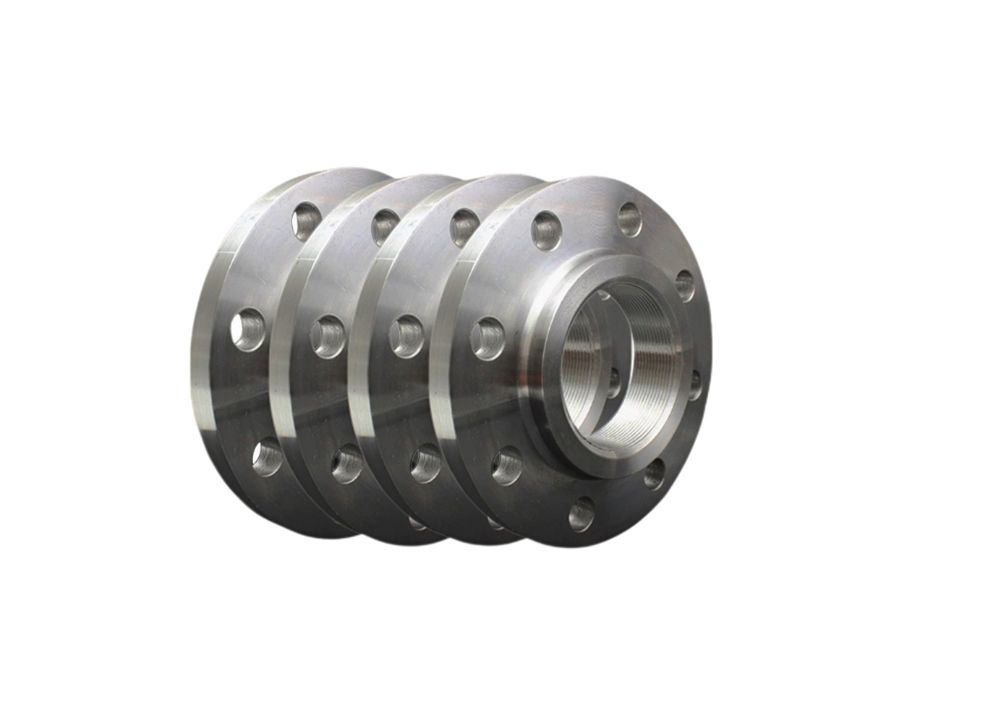

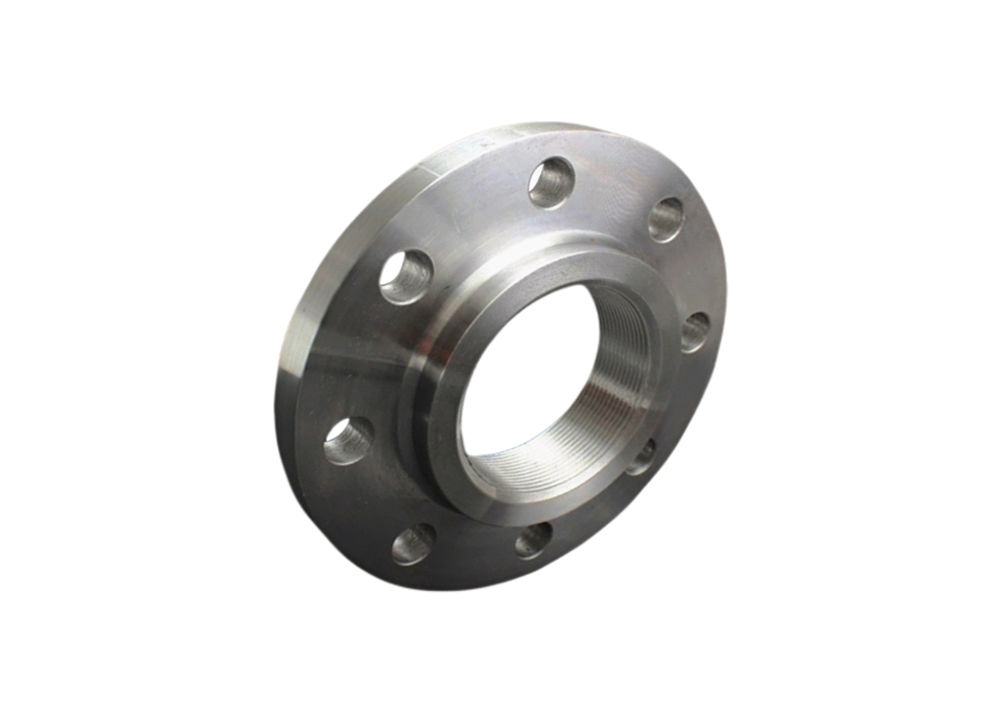

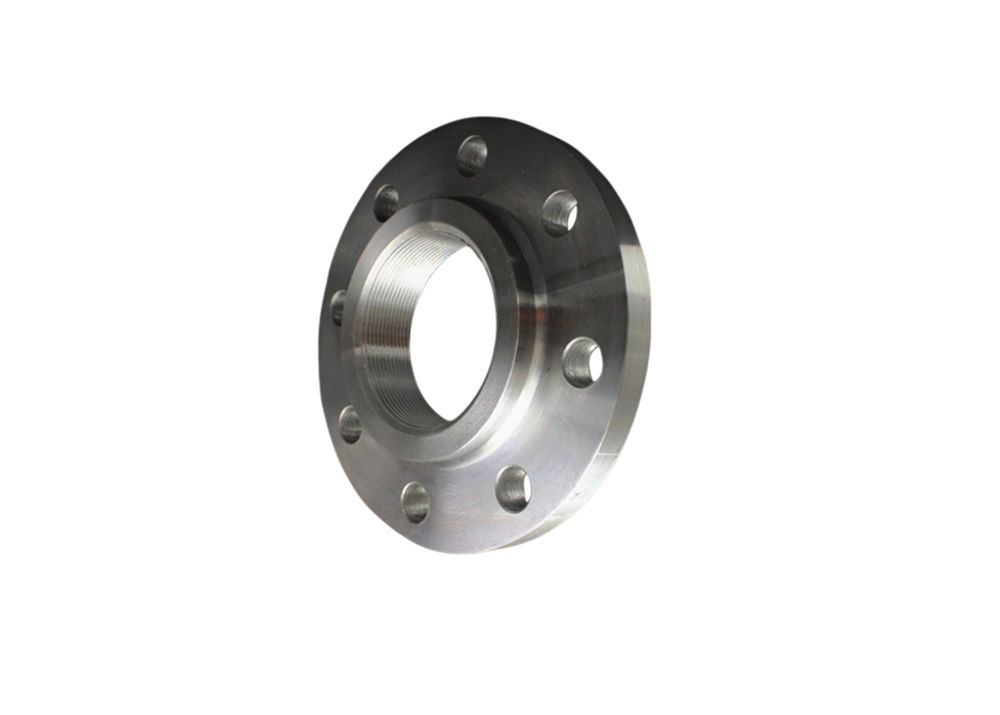

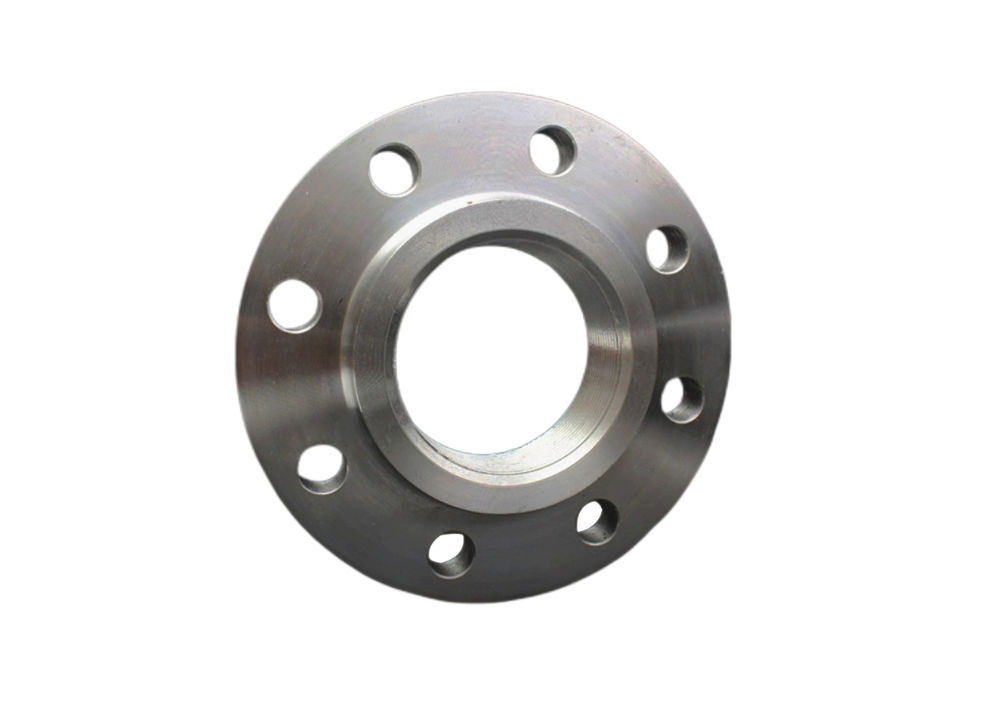

NPS 1/2-6 classe 150 RF/FF forjado
Acessórios para tubos de flanges de titânio com roscas, forjados e usinados a máquina por CNC
As flanges roscadas de titânio são acessórios de ponta de tubos feitos de titânio não ferroso ou ligas de titânio.com um diâmetro superior a 50 mm,As vantagens incluem a facilidade de instalação e manutenção e são adequadas para sistemas de tubulação onde a soldagem não é permitida, particularmente em ambientes de baixa pressão.
As flanges roscadas de liga de titânio estão disponíveis em tamanhos de NPS 1/2 a NPS 6, e os projetos personalizados também estão disponíveis com base nas especificações ou desenhos do cliente.As nossas flanges de titânio são fabricadas em estrita conformidade com as normas internacionais ASME para atender às diversas exigências dos nossos clientes globais.
As flanges de tubos roscados de titânio são amplamente utilizadas em sistemas de tubulação em indústrias como processamento químico, refino de petróleo, engenharia offshore, geração de energia, produtos farmacêuticos,e processamento de alimentosSão particularmente adequados para a manipulação de meios altamente corrosivos, tais como ácido clorídrico, ácido sulfúrico e água do mar.A alta resistência à corrosão do titânio permite-lhe manter a integridade estrutural e a fiabilidade da vedação em ambientes adversosAlém disso, em comparação com as flanges tradicionais de aço inoxidável ou de aço carbono, as flanges de titânio apresentam um peso menor,tornando-os úteis para aplicações de gama alta que exijam redução de peso.
Especificações do produto
- Padrão:ASME, ANSI
- Designação do material:TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 etc.
- Tamanho:NPS 1/2-NPS 6
- OEM e ODM:Disponível
- Pressão:Classe 150, Classe 300
- Técnicas:Forjados
- superfície de vedação:RF, FF
- Tipo:Flancas roscadas
- Embalagem:Exportar caixa de madeira padrão, ou pode ser personalizado
- Aplicação:Indústrias petrolífera, química, naval, farmacêutica, metalúrgica, maquinária, estampagem, alimentação e outras
Especificações de dimensões da classe 150 (mm)
|
Dimensão nominal |
Diâmetro externo do tubo de aço |
Tamanho da ligação |
Espessura da flange |
A extremidade grande do pescoço da flange |
Altura da flange |
Especificação do fio de tubo Rc ou NPT |
|||||
|
DN |
NPS |
Diâmetro externo da flange |
O diâmetro do círculo central do buraco do parafuso |
Diâmetro do buraco do parafuso |
Bolt |
Número de furos de parafusos |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
Perguntas Frequentes
1Quais são os excelentes desempenhos da flange roscada de titânio em termos de resistência à corrosão?
As flanges roscadas de titânio apresentam uma resistência extremamente elevada aos meios corrosivos, tais como a água do mar e os íons cloreto, e a sua resistência à corrosão excede de longe a do aço inoxidável e do aço carbono.e são especialmente adequados para ambientes adversos, tais como indústrias marinhas e químicas.
2As flanges de titânio com roscas precisam de medidas anti-ferrugem adicionais?
Não é necessário. As flanges roscadas de titânio podem ser utilizadas durante muito tempo sem revestimento ou proteção catódica, evitando o risco de ferrugem e reduzindo significativamente os requisitos de manutenção.
3Onde está a vantagem do peso leve das flanges de titânio?
O titânio tem uma resistência próxima da do aço, mas a sua densidade é apenas de 60% da do aço,que lhe permite reduzir significativamente o peso dos equipamentos em domínios como a aeroespacial e a construção naval, mantendo uma elevada capacidade de carga.
4Como funciona a flange de titânio em ambientes de baixa temperatura?
As flanges de titânio ainda podem manter uma resistência excelente em ambientes de temperatura ultra baixa (como nitrogênio líquido e oxigênio líquido), tornando-as uma escolha ideal para engenharia criogênica.
5Como é a resistência a altas temperaturas das flanges de titânio?
As ligas de titânio (como TA2 e TA9) podem manter propriedades mecânicas estáveis a altas temperaturas de 300-500 °C, e alguns materiais podem até resistir a temperaturas mais elevadas por um curto período de tempo.
6Como é que as flanges de titânio resistem à oxidação a altas temperaturas?
A altas temperaturas, forma-se uma densa película de óxido na superfície do titânio, que pode isolar eficazmente o oxigénio e evitar uma maior oxidação do material.
7Por que razão é a vida útil das flanges de titânio mais longa do que a do aço inoxidável?
Em ambientes corrosivos, a vida útil das flanges de titânio pode ser mais de dez vezes superior à do aço inoxidável, e elas requerem quase nenhuma manutenção, resultando em um menor custo total do ciclo de vida.
8Por que as flanges de titânio continuam a ser económicas, apesar do seu elevado custo inicial?
Embora o custo inicial de aquisição das flanges de titânio seja relativamente elevado, a sua vida útil extremamente longa e as suas necessidades de manutenção muito baixas reduzem significativamente o custo de utilização a longo prazo,Melhorar o seu desempenho económico global.
9São as flanges de titânio adequadas para as indústrias farmacêutica e alimentar?
Sim, o titânio tem biocompatibilidade não tóxica e inofensiva, e a sua pureza material é elevada, cumprindo plenamente os rigorosos requisitos de higiene de campos como os farmacêuticos e a transformação de alimentos.
10Como são as propriedades de processamento e soldagem das flanges de titânio?
As flanges de titânio suportam vários métodos de soldagem, como a soldagem TIG e a soldagem por plasma, com alta resistência à soldagem.e soldadura com rosca, para satisfazer os requisitos dos diferentes sistemas de tubulação.
Nossas Vantagens
- Qualidade rigorosa:Temos medidas rigorosas de controlo de qualidade com ASME, JIS, DIN, GB, GOST, garantindo que cada produto de titânio que produzimos atenda aos requisitos da indústria e dos clientes.
- Instalações de produção modernas:Temos a fábrica mais avançada e várias linhas de produção de titânio, permitindo-nos lidar com encomendas em massa e projetos personalizados.
- Logística e Embalagem:Cada encomenda é cuidadosamente embalada em cabines de madeira ou bandejas para evitar danos durante o transporte, oferecendo máxima proteção e segurança.
- Equipa experiente:Com anos de conhecimento profissional na fabricação de titânio, entendemos as nuances de produzir produtos de alta qualidade para atender às necessidades de várias indústrias.
- Serviço completo:Oferecemos soluções personalizadas, tempos de entrega rápidos e suporte dedicado durante todo o processo de compra.
- Serviços centrados no cliente:Oferecemos fOpções de pagamento legíveis, suporte técnico abrangente e serviço ao cliente dedicado para tornar o seu processo de compra perfeito.
