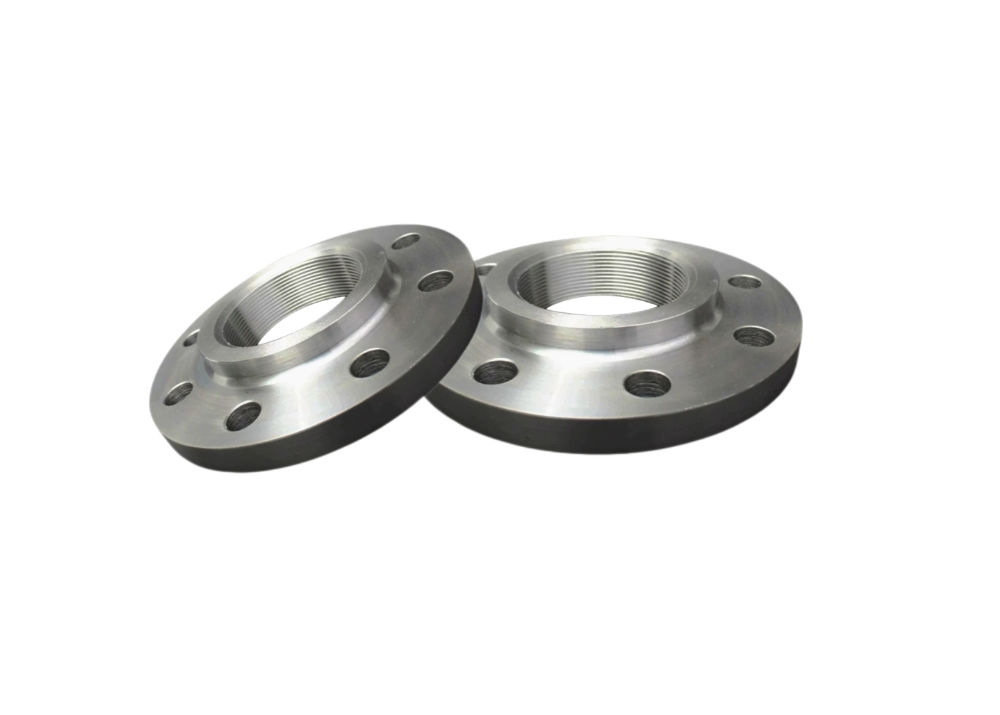

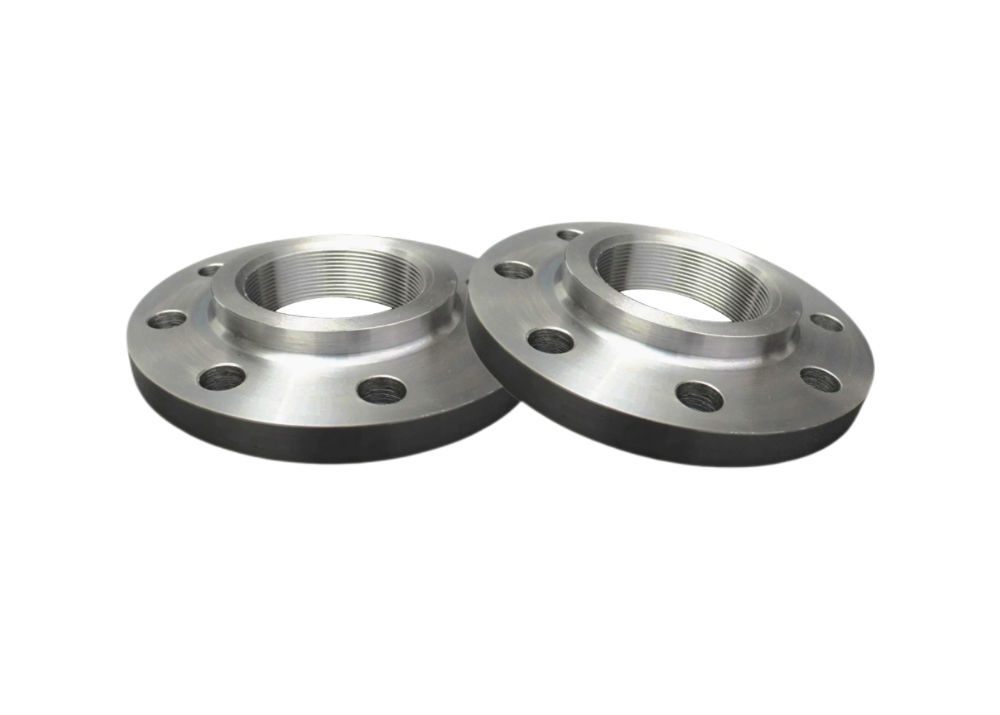

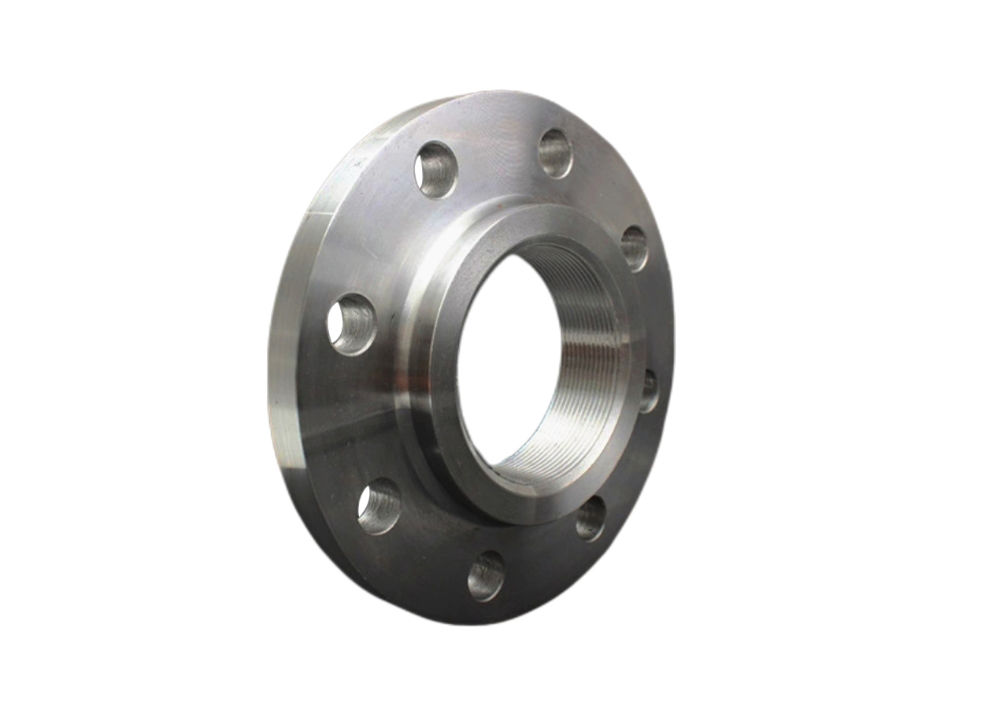

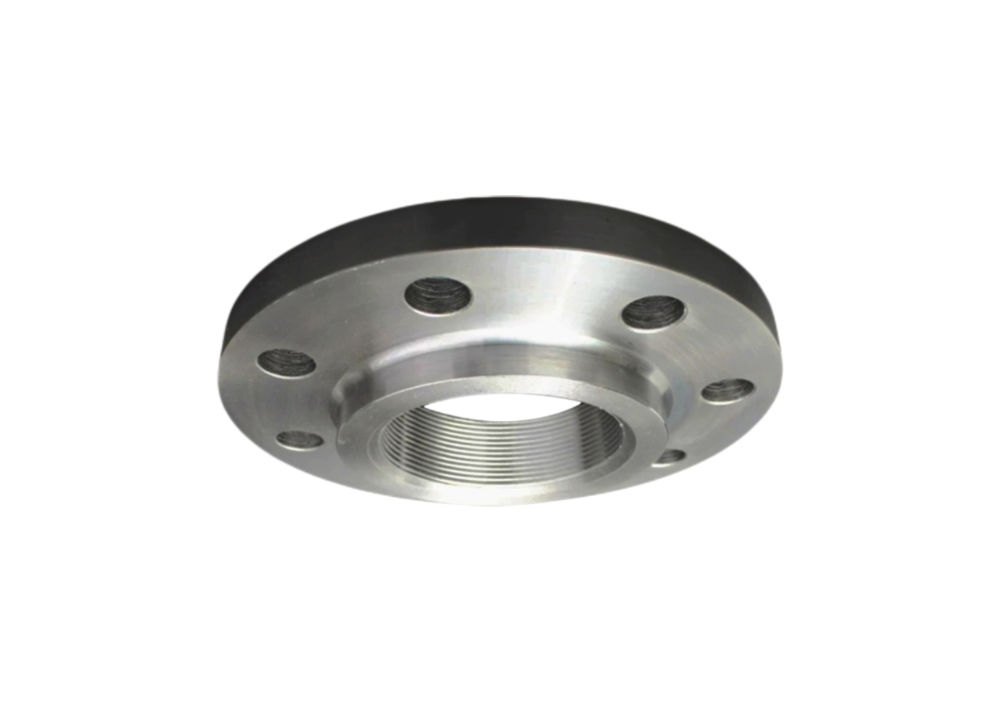

China Fornecedores Forjado Tubos de Titânio Fitting Flange roscado para vedação alta
-
Destacar
Flancas de titânio forjado com roscas
,Flanca NPS 1/2-6
,Flange de titânio da classe 150-300
-
Designação de materialTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ETC
-
TamanhoNPS 1/2-NPS 6
-
OEM/ODMDisponível
-
PressãoClasse 150, Classe300
-
TechnicsForjado
-
Superfície de vedaçãoRF, MFM, TG, FF
-
Lugar de origemShaanxi, China
-
MarcaVOTECH
-
CertificaçãoASME,ANSI
-
Número do modeloClasse150
-
Detalhes da embalagemExportar estojo de madeira padrão ou pode ser personalizado
-
Tempo de entrega7-15 dias
-
Termos de pagamentoMoneyGram, Western Union, T/T, D/P, D/A, L/C.
-
Habilidade da fonte100ton/mês
China Fornecedores Forjado Tubos de Titânio Fitting Flange roscado para vedação alta
Fornecedores Chineses de Flanges Rosqueados de Tubo de Titânio Forjados para Alta Vedação
Os flanges rosqueados de titânio são componentes essenciais em sistemas de tubulação em vários setores, incluindo processamento químico, refino de petróleo, engenharia offshore, geração de energia, produtos farmacêuticos e processamento de alimentos. Esses flanges se destacam no manuseio de meios altamente corrosivos, como ácido clorídrico, ácido sulfúrico e água do mar. A excepcional resistência à corrosão do titânio garante a integridade estrutural e a confiabilidade da vedação em ambientes agressivos, reduzindo significativamente os custos de manutenção e estendendo a vida útil dos equipamentos. Além disso, os flanges de titânio oferecem vantagens substanciais de peso em relação às alternativas tradicionais de aço inoxidável ou aço carbono, tornando-os ideais para aplicações onde a redução de peso é crítica.
Esses flanges rosqueados são projetados com precisão a partir de titânio ou ligas de titânio não ferrosos, apresentando conexões rosqueadas em vez de soldagem. O furo interno é usinado para formar roscas de tubo precisas, oferecendo fácil instalação e manutenção. Este design os torna particularmente adequados para sistemas de tubulação onde a soldagem não é permitida, especialmente em ambientes de baixa pressão.
Especificações do Produto
| Padrão | ASME, ANSI |
|---|---|
| Designação do Material | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 etc. |
| Tamanho | NPS 1/2 - NPS 6 |
| OEM&ODM | Disponível |
| Pressão | Classe 150, Classe 300 |
| Técnica | Forjado |
| Superfície de Vedação | RF, FF |
| Tipo | Flange rosqueado |
| Embalagem | Caixa de madeira padrão de exportação ou pode ser personalizada |
| Aplicação | Petróleo, química, construção naval, farmacêutica, metalurgia, máquinas, cotovelo de estampagem, alimentos e outras indústrias |
Especificações Dimensionais da Classe 150 (mm)
|
Dimensão Nominal |
Diâmetro externo do tubo de aço |
Tamanho da conexão |
Espessura do flange |
A extremidade grande do pescoço do flange |
Altura do flange |
Especificação da rosca do tubo Rc ou NPT |
|||||
|
DN |
NPS |
Diâmetro externo do flange |
O diâmetro do círculo central do furo do parafuso |
Diâmetro do furo do parafuso |
Parafuso |
O número de furos de parafuso |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
Perguntas Frequentes
1. Quais são os desempenhos notáveis do flange rosqueado de titânio em termos de resistência à corrosão?
Os flanges rosqueados de titânio demonstram resistência excepcional a meios corrosivos, incluindo água do mar e íons cloreto. Sua resistência à corrosão supera significativamente a do aço inoxidável e do aço carbono, tornando-os particularmente adequados para ambientes exigentes nas indústrias marítima e química.
2. Os flanges rosqueados de titânio precisam de medidas adicionais anti-ferrugem?
Nenhuma medida adicional anti-ferrugem é necessária. Os flanges rosqueados de titânio podem ser usados a longo prazo sem revestimentos ou proteção catódica, eliminando os riscos de ferrugem e reduzindo substancialmente os requisitos de manutenção.
3. Onde reside a vantagem de leveza dos flanges de titânio?
O titânio oferece resistência comparável ao aço, mas com apenas 60% da densidade do aço. Essa propriedade permite uma redução significativa de peso em aplicações como aeroespacial e construção naval, mantendo alta capacidade de carga.
4. Como o flange de titânio se comporta em ambientes de baixa temperatura?
Os flanges de titânio mantêm excelente tenacidade em ambientes de temperatura ultra-baixa (como aplicações de nitrogênio líquido e oxigênio líquido), tornando-os uma escolha ideal para projetos de engenharia criogênica.
5. Como é a resistência a altas temperaturas dos flanges de titânio?
As ligas de titânio (incluindo TA2 e TA9) mantêm propriedades mecânicas estáveis em altas temperaturas que variam de 300 a 500℃, com alguns materiais capazes de suportar temperaturas ainda mais altas por durações limitadas.
6. Como os flanges de titânio resistem à oxidação em altas temperaturas?
Em temperaturas elevadas, o titânio forma uma camada superficial de óxido densa e protetora que isola efetivamente o oxigênio e impede a oxidação adicional do material.
7. Por que a vida útil dos flanges de titânio é maior do que a do aço inoxidável?
Em ambientes corrosivos, os flanges de titânio podem durar mais de dez vezes mais do que os equivalentes de aço inoxidável, exigindo manutenção mínima, resultando em custos totais do ciclo de vida significativamente menores.
8. Por que os flanges de titânio ainda são econômicos, apesar de seu alto custo inicial?
Embora os flanges de titânio tenham custos de compra iniciais mais altos, sua vida útil prolongada e requisitos mínimos de manutenção resultam em desempenho econômico superior a longo prazo e menor custo total de propriedade.
9. Os flanges de titânio são adequados para as indústrias farmacêutica e alimentícia?
Sim. As propriedades não tóxicas, biocompatíveis e a alta pureza do material do titânio atendem aos rigorosos requisitos de higiene para aplicações farmacêuticas e de processamento de alimentos.
10. Como são as propriedades de processamento e soldagem dos flanges de titânio?
Os flanges de titânio suportam vários métodos de soldagem, incluindo soldagem TIG e plasma, produzindo soldas de alta resistência. Eles podem ser projetados com múltiplas configurações de interface (soldagem plana, soldagem de topo, soldagem rosqueada) para atender aos diversos requisitos do sistema de tubulação.
Nossas Vantagens de Fabricação
- Qualidade Rigorosa:Medidas rigorosas de controle de qualidade estão em conformidade com os padrões ASME, JIS, DIN, GB, GOST, garantindo que todos os produtos de titânio atendam às especificações da indústria e do cliente.
- Instalações de Produção Modernas:Infraestrutura de fabricação avançada com múltiplas linhas de produção de metal de titânio permite o manuseio eficiente de pedidos em massa e projetos personalizados.
- Logística e Embalagem:Todos os pedidos são cuidadosamente embalados em caixas ou bandejas de madeira para evitar danos durante o transporte, proporcionando máxima proteção e segurança.
- Equipe Experiente:Anos de experiência especializada na fabricação de metal de titânio garantem a produção de produtos de alta qualidade adaptados às diversas necessidades da indústria.
- Serviço Abrangente:Soluções personalizadas, prazos de entrega rápidos e suporte dedicado durante todo o processo de compra.
- Serviços Centrados no Cliente:Opções de pagamento flexíveis, suporte técnico abrangente e atendimento ao cliente dedicado para uma experiência de compra perfeita.
