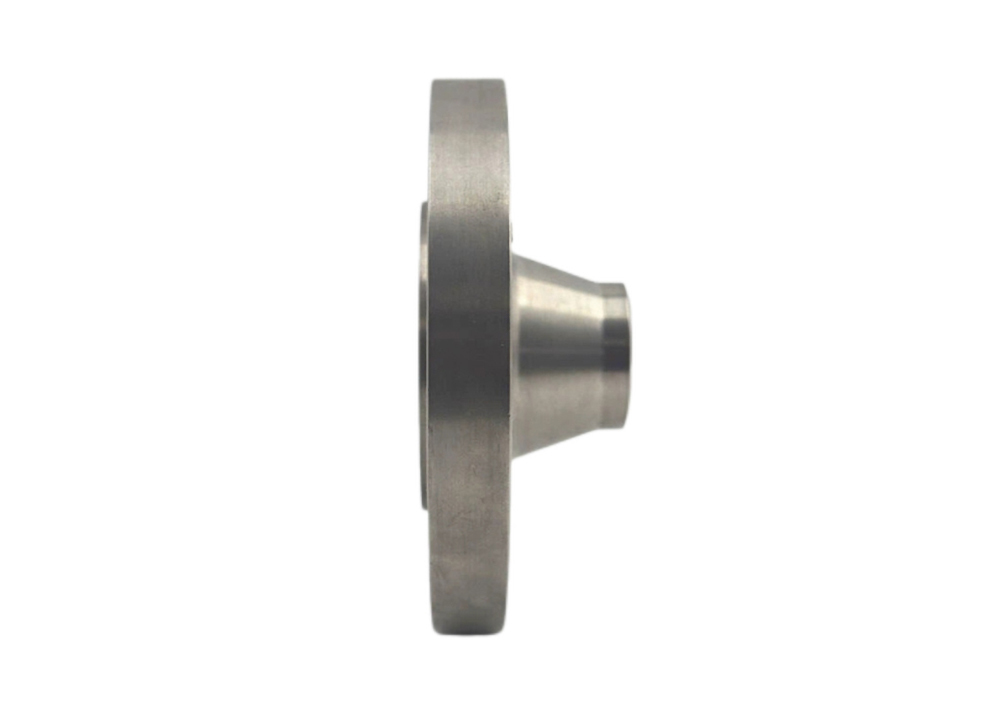

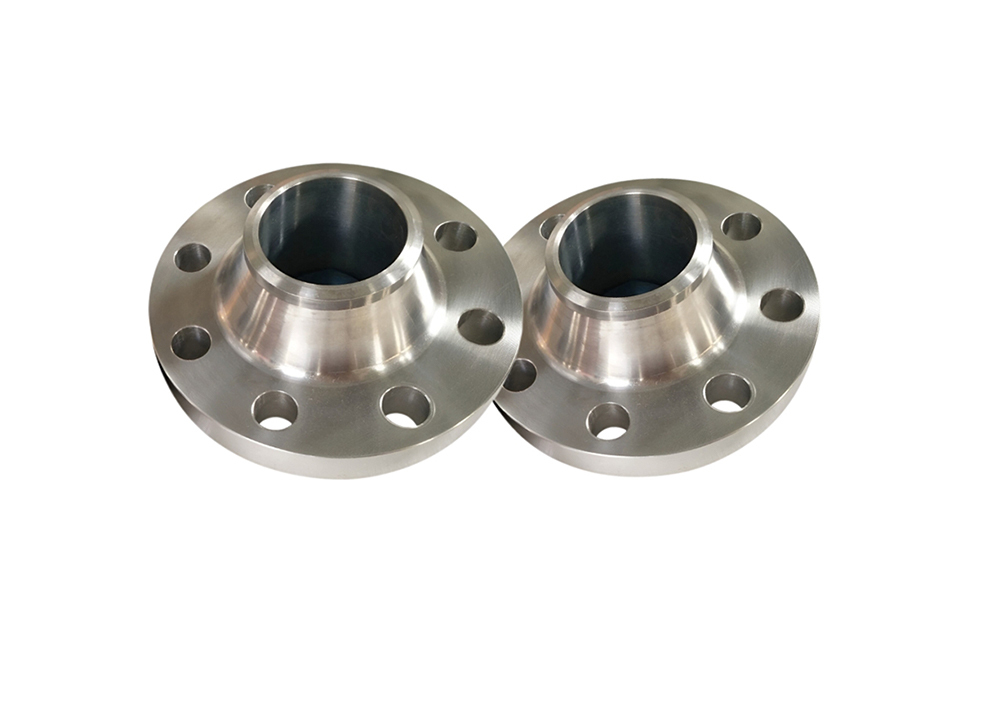

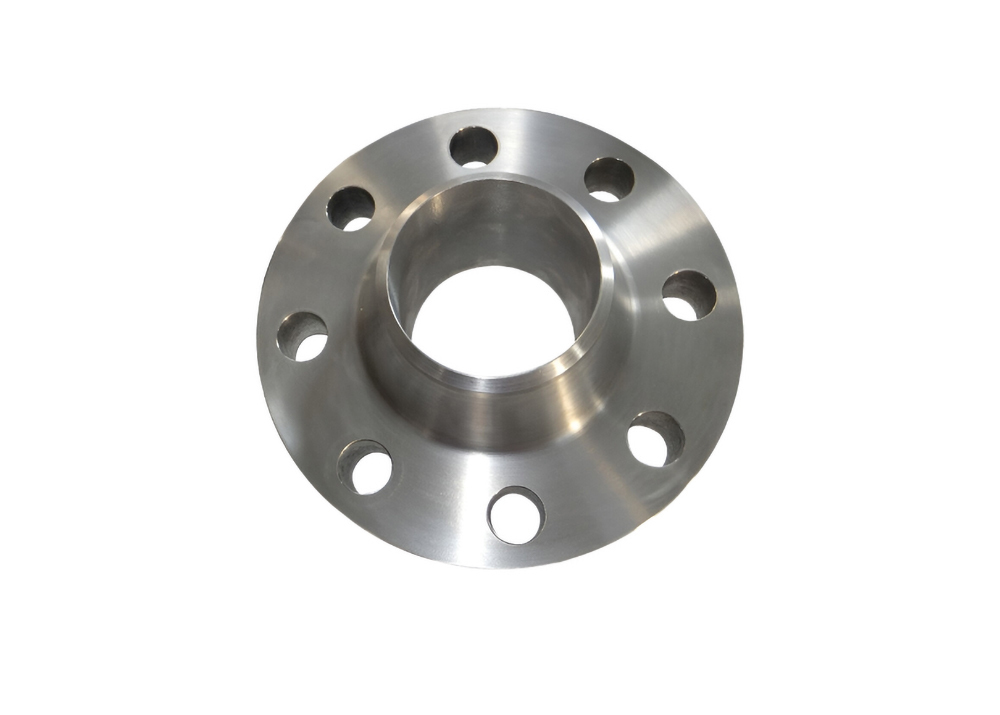

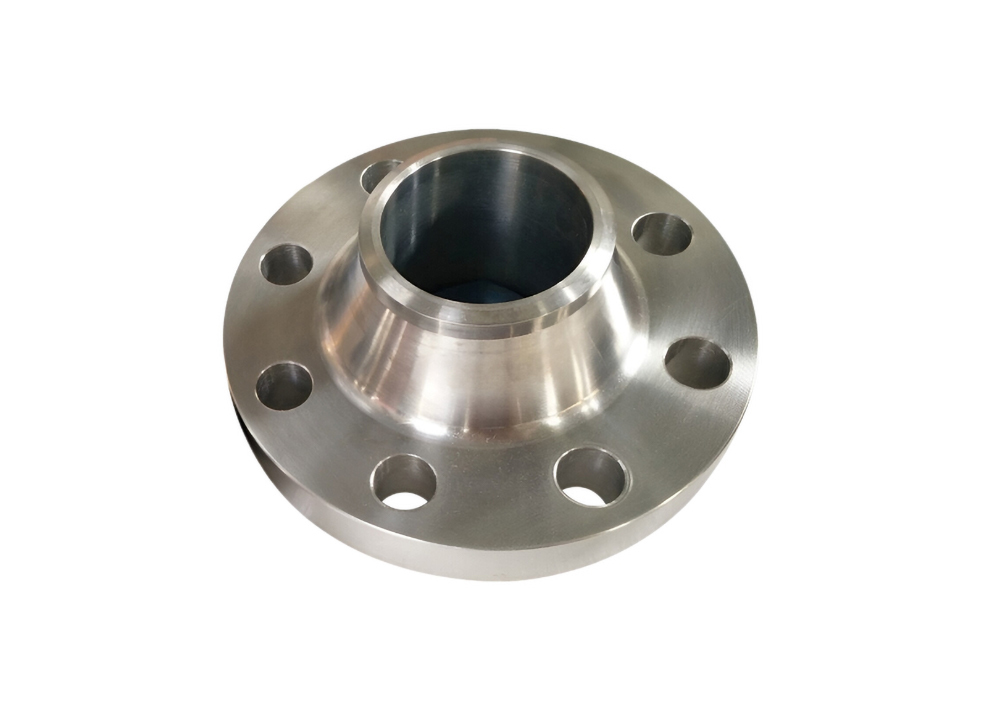

Titanium Weld Neck Flanges WNRF For High Temperature And High Pressure Piping
-
Destacar
High Temperature Titanium Weld Neck Flanges
,High Pressure Titanium Weld Neck Flanges
,WNRF Titanium Weld Neck Flanges
-
Designação de materialTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ETC
-
TAMANHONPS 1/2-NPS 24
-
OEM/ODMDisponível
-
PressãoClasse150 ， Class300 ， Class600 ， Class900 ， Class1500 ， Class2500
-
TécnicaForjado
-
Superfície de vedaçãoRF,MFM,TG,FF,RJ
-
Lugar de origemShaanxi, China
-
MarcaVOTECH
-
CertificaçãoASME,ANSI
-
Número do modeloNPS 1/2-NPS 24
-
Detalhes da embalagemExportar estojo de madeira padrão ou pode ser personalizado
-
Tempo de entrega7-15 dias
-
Termos de pagamentoMoneyGram, Western Union, T/T, D/P, D/A, L/C.
-
Habilidade da fonte100ton/mês
Titanium Weld Neck Flanges WNRF For High Temperature And High Pressure Piping
As flanges do pescoço de soldadura de titânio se destacam em aplicações químicas, offshore, aeroespaciais e de transporte de mídia de alta pureza.Estas flanges oferecem uma resistência à corrosão excepcional que garante a integridade estrutural a longo prazo e fiabilidade de vedação em ambientes adversos., reduzindo significativamente os custos de manutenção e prorrogando a vida útil dos equipamentos.
As flanges de titânio de pescoço de soldagem possuem uma estrutura de transição de tubo redondo projetada para soldagem a tubos.A estrutura do pescoço de transição alargada afasta a solda da superfície de vedaçãoEsta concepção melhora significativamente a vedação do sistema e a estabilidade a longo prazo em condições exigentes.
| Padrão | ASME, ANSI |
|---|---|
| Designação do material | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 etc. |
| Tamanho | NPS 1/2 - NPS 24 |
| OEM e ODM | Disponível |
| Pressão | Classe 150, Classe 300, Classe 600, Classe 900, Classe 1500, Classe 2500 |
| Técnicas | Forjados |
| Superfície de vedação | RF, MFM, TG, FF, RJ |
| Tipo | Flange de pescoço de solda |
| Embalagem | Exportar caixa de madeira padrão, ou pode ser personalizado |
| Aplicação | Petróleo, química, construção naval, farmacêutica, metalurgia, máquinas, processamento de alimentos e muito mais |
|
Dimensão nominal |
Diâmetro exterior |
Tamanho da ligação |
Espessura da flange |
Largo do pescoço da flange |
Diâmetro interno da flange |
Altura da flange |
|||||
|
DN |
NPS |
Diâmetro externo da flange |
Diâmetro do círculo central do buraco do parafuso |
O buraco do parafuso |
Bolt |
Número de furos do parafuso |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
- Não. |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
- Não. |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
- Não. |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
- Não. |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
- Não. |
151 |
As flanges do pescoço de soldadura de titânio têm uma resistência extremamente forte a meios corrosivos, como a água do mar e os íons cloreto.tornando-os especialmente adequados para ambientes adversos, como as indústrias marinha e química.
Não é necessário. As flanges do pescoço de soldadura de titânio podem ser utilizadas durante muito tempo sem revestimento ou proteção catódica, evitando o risco de ferrugem e reduzindo significativamente os requisitos de manutenção.
