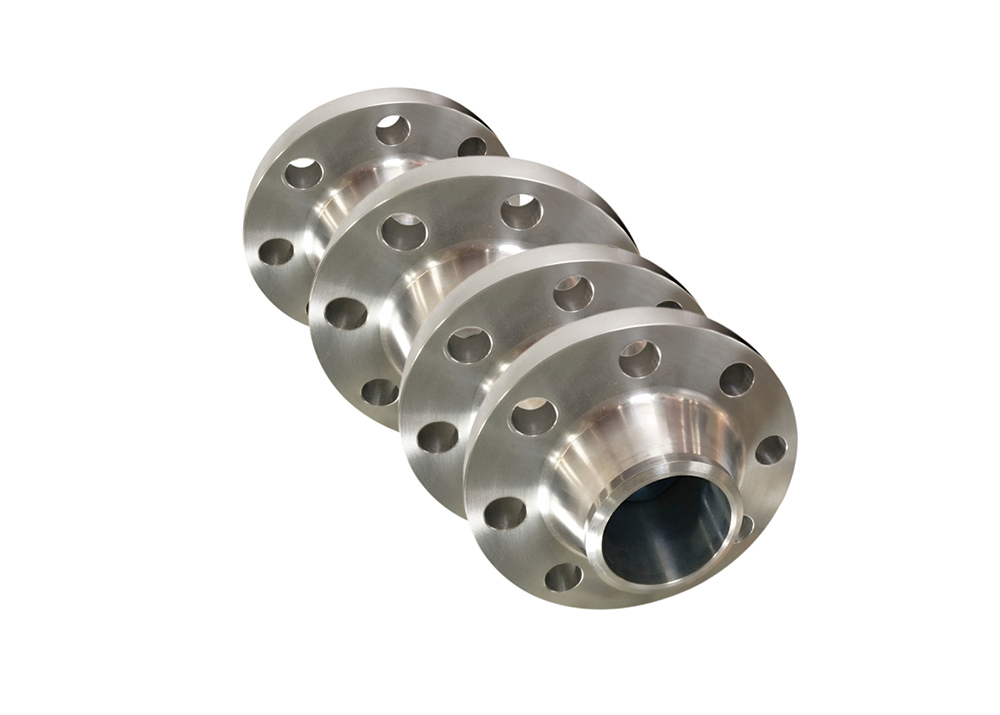

Flange de pescoço soldado em titânio metálico de alta precisão personalizado
-
Destacar
Flange de pescoço de solda de titânio metálico
,Flange de titânio de alta precisão personalizada
,Flange de titânio metálico de alta precisão
-
MaterialTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ETC
-
TamanhoNPS 1/2-NPS 24
-
OEM/ODMDisponível
-
PressãoClasse150 ， Class300 ， Class600 ， Class900 ， Class1500 ， Class2500
-
TechnicsTechnics
-
Superfície de vedaçãoRF,MFM,TG,FF,RJ
-
Lugar de origemShaanxi, China
-
MarcaVOTECH
-
CertificaçãoASME,ANSI
-
Número do modeloNPS 1/2-NPS 24
-
Detalhes da embalagemExportar estojo de madeira padrão ou pode ser personalizado
-
Tempo de entrega7-15 dias
-
Termos de pagamentoL/C, D/A, D/P, T/T, Western Union, MoneyGram
-
Habilidade da fonte100ton/mês
Flange de pescoço soldado em titânio metálico de alta precisão personalizado
As flanges do pescoço de soldadura de titânio se destacam em sistemas utilizados em aplicações químicas, offshore, aeroespaciais e de transporte de mídia de alta pureza.A sua excepcional resistência à corrosão garante a integridade estrutural a longo prazo e a fiabilidade da vedação em ambientes adversos., reduzindo significativamente os custos de manutenção e prorrogando a vida útil dos equipamentos.
As flanges de titânio de pescoço de solda são acessórios de tubos com uma estrutura de transição de tubo redondo.ou sistemas de tubulação sensíveis aos meios de comunicaçãoA estrutura do pescoço de transição alargada afasta a solda da superfície de vedação, reduzindo a distorção da solda e melhorando o desempenho da vedação.Esta concepção melhora significativamente a vedação do sistema e a estabilidade a longo prazo em condições exigentes.
As nossas flanges de titânio estão disponíveis em todos os tamanhos padrão para atender às suas necessidades.ou dimensões especiaisSeja padrão ou personalizado, fornecemos soluções de flange de titânio de alta qualidade adaptadas às suas necessidades precisas.
| Padrão | ASME, ANSI |
|---|---|
| Designação do material | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 etc. |
| Tamanho | NPS 1/2 - NPS 24 |
| OEM e ODM | Disponível |
| Pressão | Classe 150, Classe 300, Classe 600, Classe 900, Classe 1500, Classe 2500 |
| Técnicas | Forjados |
| Superfície de vedação | RF, MFM, TG, FF, RJ |
| Tipo | Flange de pescoço de solda |
| Embalagem | Exportar caixa de madeira padrão, ou pode ser personalizado |
| Aplicação | Indústrias petrolífera, química, naval, farmacêutica, metalúrgica, maquinária, estampagem, alimentação e outras |
|
Dimensão nominal |
Diâmetro exterior |
Tamanho da ligação |
Espessura da flange |
Largo do pescoço da flange |
Diâmetro interno da flange |
Altura da flange |
|||||
|
DN |
NPS |
Diâmetro exterior de tubos de aço |
Diâmetro do círculo central do buraco do parafuso |
O buraco do parafuso |
Bolt |
Número de furos do parafuso |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
15.5 |
46 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
21 |
51 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
27 |
54 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
35 |
56 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
41 |
60 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
52 |
62 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
66 |
68 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
77.5 |
68 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
101.5 |
75 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
22.3 |
164 |
127 |
87 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
154 |
87 |
|
200 |
8 |
219.1 |
345 |
298.5 |
22 |
M20 |
8 |
27.0 |
246 |
203 |
100 |
|
250 |
10 |
273 |
405 |
362.0 |
26 |
M24 |
12 |
28.6 |
305 |
255 |
100 |
|
300 |
12 |
323.9 |
485 |
431.8 |
26 |
M24 |
12 |
30.2 |
365 |
303.5 |
113 |
|
350 |
14 |
355.6 |
535 |
476.3 |
30 |
M27 |
12 |
33.4 |
400 |
- Não. |
125 |
|
400 |
16 |
406.4 |
595 |
539.8 |
30 |
M27 |
16 |
35.0 |
457 |
- Não. |
125 |
|
450 |
18 |
457 |
635 |
577.9 |
33 |
M30 |
16 |
38.1 |
505 |
- Não. |
138 |
|
500 |
20 |
508 |
700 |
635.0 |
33 |
M30 |
20 |
41.3 |
559 |
- Não. |
143 |
|
600 |
24 |
610 |
815 |
749.3 |
36 |
M33 |
20 |
46.1 |
663 |
- Não. |
151 |
As flanges do pescoço de soldadura de titânio têm uma resistência extremamente forte a meios corrosivos, como a água do mar e os íons cloreto.tornando-os especialmente adequados para ambientes adversos, como as indústrias marinha e química.
Não é necessário. As flanges do pescoço de soldadura de titânio podem ser utilizadas durante muito tempo sem revestimento ou proteção catódica, evitando o risco de ferrugem e reduzindo significativamente os requisitos de manutenção.
- Qualidade rigorosa:Medidas rigorosas de controlo da qualidade com as normas ASME, JIS, DIN, GB, GOST
- Instalações de produção modernas:Fábrica avançada com várias linhas de produção de titânio
- Logística e Embalagem:Protegidos com cuidado em cabines de madeira ou bandejas para proteção máxima
- Equipa experiente:Anos de experiência profissional na fabricação de titânio
- Serviço completo:Soluções personalizadas, prazos de entrega rápidos e suporte dedicado
- Serviços centrados no cliente:Opções de pagamento flexíveis e apoio técnico abrangente
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
